Как да изчислим капацитета на носенето на налягане от 304 кръгла тръба от неръждаема стомана?

Като надежден доставчик от 304 кръгли тръби от неръждаема стомана, често срещаме запитвания от клиенти относно капацитета на налягането на тези тръби. Разбирането как да се изчисли капацитетът на налягането - е от решаващо значение за различни приложения, вариращи от промишлени тръбопроводи до архитектурни структури. В тази публикация в блога ще ви преведа през процеса на изчисляване на налягането - носещ капацитет от 304 кръгли тръби от неръждаема стомана, споделяйки съответните формули, фактори, които трябва да се вземат предвид и практически примери.

Разбиране на 304 кръгли тръби от неръждаема стомана

304 неръждаема стомана е широко използван материал при производството на кръгли тръби поради отличната си устойчивост на корозия, висока якост и добра формалност. Тръбите се предлагат в различни размери, дебелина на стената и дължини, което ги прави подходящи за разнообразна гама от приложения. Независимо дали става въпрос за транспортиране на течности, поддържащи конструкции или декоративни цели, 304 кръгли тръби от неръждаема стомана са надежден избор.

Основни фактори, влияещи върху налягането - капацитет на лагера

Преди да се задълбочите в методите за изчисляване, е от съществено значение да се разберат ключовите фактори, които влияят на налягането - носещ капацитет на 304 кръгли тръби от неръждаема стомана:

Свойства на материала

Механичните свойства на 304 неръждаема стомана, като якост на добив и якост на опън, играят значителна роля за определяне на капацитета на налягане - лагер. Якостта на добив е напрежението, при което материалът започва да деформира пластично, докато якостта на опън е максималният стрес, който материалът може да издържи преди да се счупи. За 304 неръждаема стомана типичната якост на добив е около 205 MPa (30 000 psi), а якостта на опън е приблизително 515 MPa (75 000 psi).

Размери на тръбата

Външният диаметър (OD) и дебелината на стената (WT) на кръглата тръба са критични параметри при изчисляването на капацитета на налягането. Като цяло тръбите с по -големи външни диаметри и по -дебели дебелини на стената могат да издържат на по -високо налягане.

Крайни условия

Начинът, по който завършва или ограничава тръбата, също може да повлияе на неговия налягане - носещ капацитет. Например, тръба с фиксирани краища ще има по -голямо налягане - лагер в сравнение с тръба със свободни краища.

Методи за изчисляване

Има няколко метода за изчисляване на капацитета на налягането - 304 кръгли тръби от неръждаема стомана. Една от най -често използваните формули е формулата на Barlow, която се основава на теорията на стреса на обръча.

Формулата на Барлоу

Формулата на Barlow се използва за изчисляване на вътрешното налягане, че тънкия стени е издържал без повреда. Формулата е следната:

[P = \ frac {2s \ times t} {d}]

Къде:

• (P) е вътрешното налягане (в MPA или PSI)
• (S) е допустимото напрежение на материала (в MPA или PSI). За 304 неръждаема стомана, допустимото напрежение обикновено се приема като част от якостта на добив, като се имат предвид фактори като маржове на безопасност и среда на приложение. Обща стойност за допустимия стрес е около 138 MPa (20 000 psi).
• (T) е дебелината на стената на тръбата (в мм или инчове)
• (Г) е външният диаметър на тръбата (в мм или инчове)

Примерно изчисление

Да приемем, че имаме 304 кръгла тръба от неръждаема стомана с външен диаметър (d = 50) мм и дебелина на стената (t = 3) mm. Използвайки допустимо напрежение (S = 138) MPA, можем да изчислим капацитета на налягането - носене, както следва:

[P = \ frac {2 \ times138 \ times3} {50} = 16.56 \ mpa]

Това означава, че тръбата може да издържи вътрешно налягане до 16,56 MPa при дадените условия.

Ограничения на формулата на Барлоу

Докато формулата на Barlow е прост и широко използван метод за изчисляване на налягането - носещ капацитет на тънки стени, той има някои ограничения:

• Тънка - предположение за стена: Формулата на Barlow се основава на предположението, че стената на тръбата е тънка, обикновено определена като съотношението на дебелината на стената към външния диаметър (((t/d)) е по -малко от 0,1. За дебели стени, може да се наложи по -сложни формули или анализ на крайните елементи.
• Крайни ефекти: Формулата не отчита крайните условия на тръбата, които могат да окажат значително влияние върху капацитета на налягането - особено за късите тръби.
• Материал, който не е линейност: Формулата на Барлоу предполага, че материалът се държи линейно, което може да не е точно за големи деформации или ситуации с висок стрес.

Други съображения

В допълнение към методите за изчисляване, има и други фактори, които трябва да се вземат предвид при определяне на капацитета на налягането - 304 кръгли тръби от неръждаема стомана:

Корозия и ерозия

Корозията и ерозията могат да намалят дебелината на стената на тръбата с течение на времето, като по този начин намаляват капацитета му за налягане - носене. Важно е да изберете подходящата корозия - устойчиви материали и защитни покрития за приложната среда.

Температура

Механичните свойства на 304 неръждаема стомана могат да се променят с температура. При високи температури якостта на добив и якостта на опън на материала могат да намалят, което може да повлияе на капацитета на налягането. Необходимо е да се вземе предвид диапазонът на работна температура при проектирането на тръбната система.

Фактори за безопасност

За да се гарантира безопасността и надеждността на тръбната система, е обичайно да се прилагат фактори за безопасност към изчисления капацитет на налягане - лагер. Коефициентът на безопасност отчита несигурността в материалните свойства, производствените процеси и работещите условия. Типичният фактор за безопасност за компоненти, съдържащ налягане, е между 1,5 и 4, в зависимост от приложението.

Свързани продукти

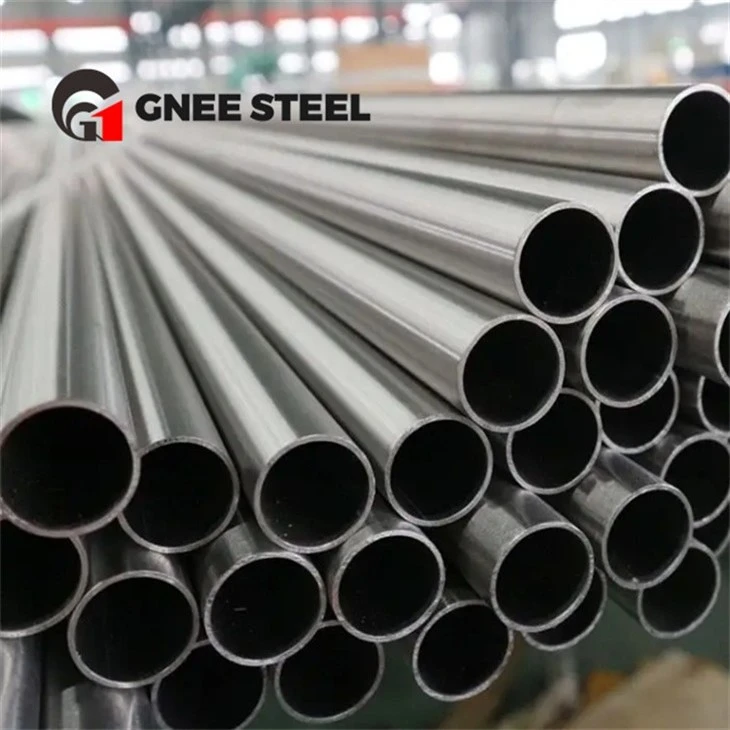

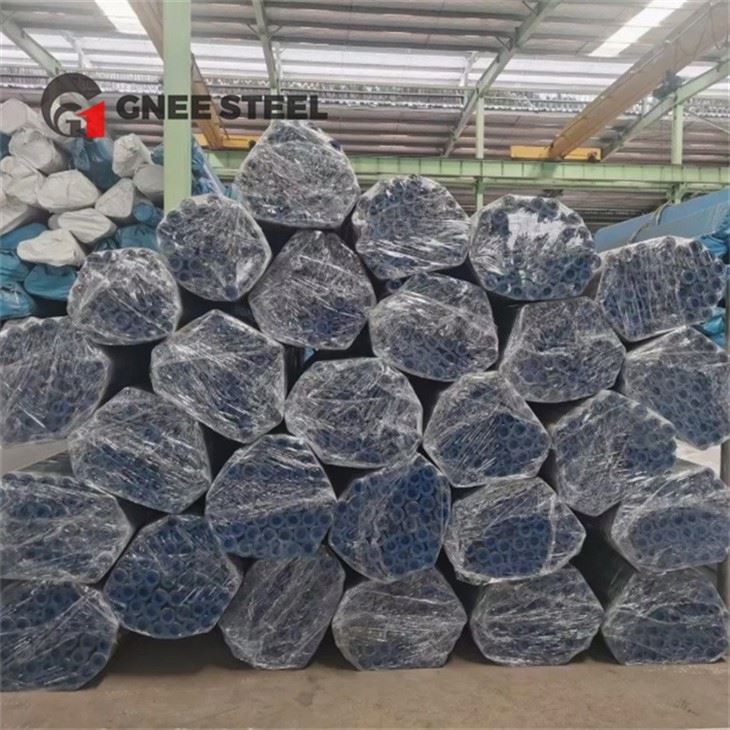

Ако се интересувате от други видове тръби от неръждаема стомана, ние предлагаме и широка гама от продукти, включителноASTM A270 TP316L Ultra - Чиста прецизна стоманена тръба,ASTM A312 TP 317L от неръждаема стомана безшевна тръбаиASTM A269 TP304LN SS полирана тръба. Тези тръби са проектирани да отговарят на най -висококачествените стандарти и са подходящи за различни индустриални и търговски приложения.

Заключение

Изчисляването на капацитета на налягането - 304 кръгли тръби от неръждаема стомана е решаваща стъпка за осигуряване на безопасността и надеждността на тръбните системи. Разбирайки ключовите фактори, използвайки подходящи методи за изчисляване и като се вземат предвид други важни фактори като корозия, температура и фактори за безопасност, можете да вземате информирани решения при избора и проектирането на тръбите за вашите приложения.

Ако имате някакви въпроси или се нуждаете от допълнителна помощ при изчисляването на капацитета на налягането - от 304 кръгли тръби от неръждаема стомана или други продукти от неръждаема стомана, моля, не се колебайте да се свържете с нас за поръчки и в - Дълбочни дискусии. Екипът ни от експерти винаги е готов да ви предостави професионални съвети и продукти с високо качество.

ЛИТЕРАТУРА

• Код на котела на ASME и съд под налягане
• ASTM стандарти за тръби от неръждаема стомана
• „Дизайн на механичността“ от Джоузеф Е. Шигли и Чарлз Р. Мишке
